钠-钙双碱法【Na2CO3--Ca(OH)2】采用纯碱吸收SO2，石灰还原再生，再生后吸收剂循环使用，无废水排放。

在工艺先进、运行可靠和经济合理的原则下，为了***大限度的减小一次性投资、节能降耗和系统维护方便。

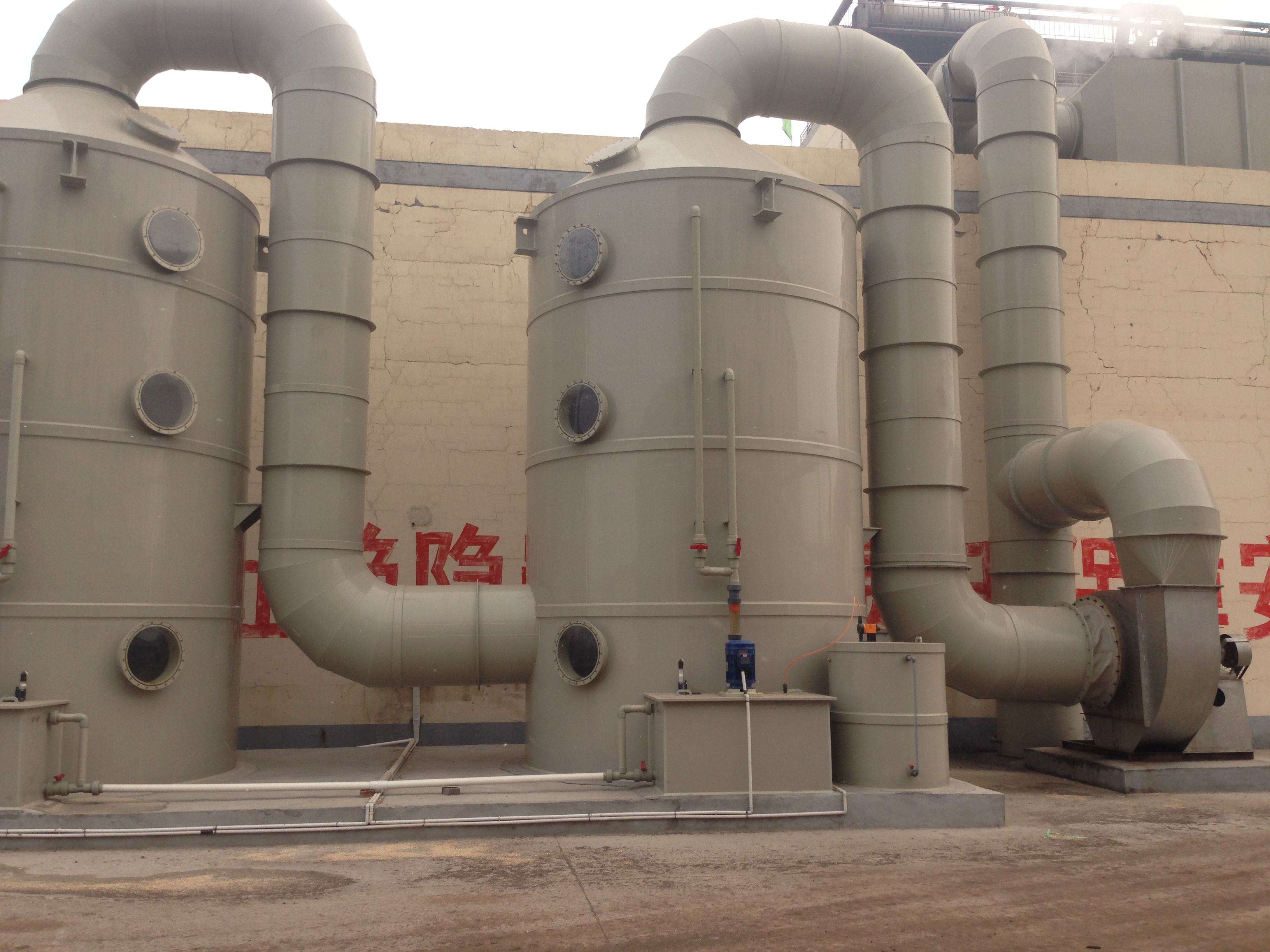

烟气经布袋除尘器除尘，再进入脱硫塔。烟气在脱硫塔内与脱硫液接触，将脱硫液雾化成直径0.1-1.0mm的液滴，形成良好的雾化吸收区。烟气与脱硫液中的碱性脱硫剂在雾化区内充分接触反应，完成烟气的脱硫吸收和进一步除尘。经脱硫后的烟气向上通过塔侧的出风口直接进入风机并由烟囱排放。

脱硫液采用外循环吸收方式。吸收了SO2的脱硫液流入再生池，与新来的石灰水进行再生反应，反应后的浆液流入沉淀再生池沉淀，当一个沉淀再生池沉淀物集满时，浆液切换流入到另一个沉淀再生池，然后由人工清理这个再生池沉淀的沉渣，废渣晾干后外运处理。循环池内经再生和沉淀后的上液体由循环泵打入脱硫塔循环使用。

另外，由于渣带水会使脱硫液损失一部分钠离子，故需在循环池内补充少量纯碱或废碱液。

化学反应原理

基本化学原理可分为脱硫过程和再生过程两部分。

在塔内吸收SO2

　　Na2CO3＋SO2＝Na2SO3＋CO2   （1）

2NaOH＋SO2＝Na2SO3+H2O　　（2）

Na2SO3＋SO2＋H2O＝2NaHSO3　　（3）

以上三式视吸收液酸碱度不同而异，碱性较高时（PH＞9）以（2）式为主要反应；碱性稍为降低时以（1）式为主要反应；碱性到中性甚至酸性时（5＜PH＜9），则按（3）式反应。

用消石灰再生

Ca（OH）2　＋Na2SO3＝2NaOH＋CaSO3

　Ca（OH）2　＋2NaHSO3＝Na2SO3＋CaSO3•  H2O＋1  H2O

在石灰浆液（石灰达到达饱和状况）中，NaHSO3很快与Ca（OH）2　反应从而释放出［Na＋］，［SO32-］与［Ca2＋］反应，反应生成的CaSO3以半水化合物形式沉淀下来从而使［Na＋］得到再生。Na2CO3只是一种启动碱，起动后实际上消耗的是石灰，理论上不消耗纯碱（只是清渣时会带也一些，因而有少量损耗）

再生的NaOH和Na2SO3等脱硫剂循环使用。
